주택구조체 - 경량철골 구조
국내에서 이전부터 많이 사용 된 구조가 경량철골 구조입니다. 흔히
조립식건축이라고 많이 불립니다. 이구조는 창고 및 주택으로 많이 사용되고 시공비가 저렴한 장점이 있습니다.
주요 구성 재료는 “각파이프와 판넬”입니다. 재료 때문에 단점도 있지만 장점이 많은 구조입니다.
1.각파이프
구조체로는 각파이프를 사용해서 시공합니다. 각파이프는 흑관각파이프>칼라각파이프>아연도각파이프 3종류로 구분됩니다. 가격도 나열 순서대로 비싼 순서입니다.

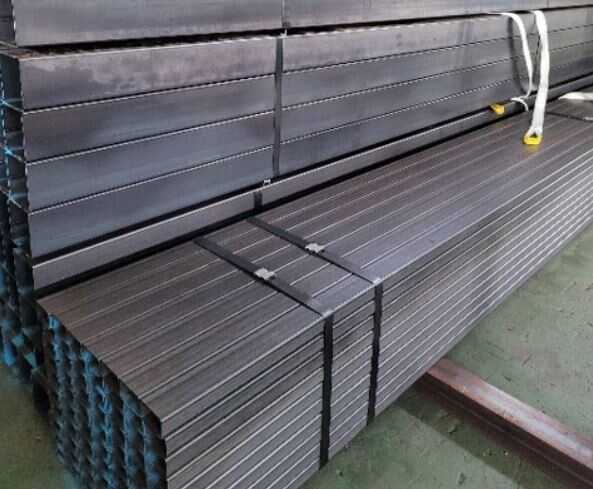

-흑관각파이프 : 각파이프에
표면에 도장이 안된 상태입니다. 재도장을 해야 할 때 많이 사용합니다.
-칼라각파이프 : 표면에 적색깔로 도장이 된 상태입니다. 적색깔 페인트는 방청 프라이머로 현장에서 2차 도장을 필요할 때 사용합니다. 간혹 적색깔 상태로 시공을 하는데 외부 시공시에는 녹이 발생해서 부식이 됩니다. 내부 구조체로 사용할 때 구조체가 노출되지않는다면 내부결로로 인해 녹으로 부식될 경우도 있습니다.
- 아연도각파이프(HGI) : 아연액에 전류를 통하여 철 제품에 아연 박층을 만듭니다. 표면에는 은색깔로 코팅이 되어 있습니다. 비를 맞아도 피막이 손상될때까지 부식이 잘 되지 않습니다. 구조체가안보이는 주택에 많이 사용하며 도장을 할때는 전용 프라이머를 버르고 도장을 해야 합니다. 그래도 시간이 흐르면 도장면이 벗겨집니다.
각파이프의 규격은 적은 규격부터 큰규격까지 정사각형 직사각형 형태로 다양 합니다. 주택에 많이 사용하는 규격은 75*75*3.2T, 100*100*3.2T를 사용합니다.
2.판넬
건물의 외벽체와 지붕에 시공하고 내벽체와 외벽체를 동시에 구성되서 내부 마감이 필요없는 창고 공장에 많이 사용됩니다.
-발포폴리스티리렌 판넬(EPS) : 가장 많이 사용하는 판넬 입니다. 심재의 종류로 일반, 준불연 판넬로 나눠지고 일반은 흰색스티로폼, 준불연은 회색의 흑연이 섞여 있습니다. 단열재의 밀도에 따라 1종, 2종/1호, 2호, 3호, 4호 나눠집니다.

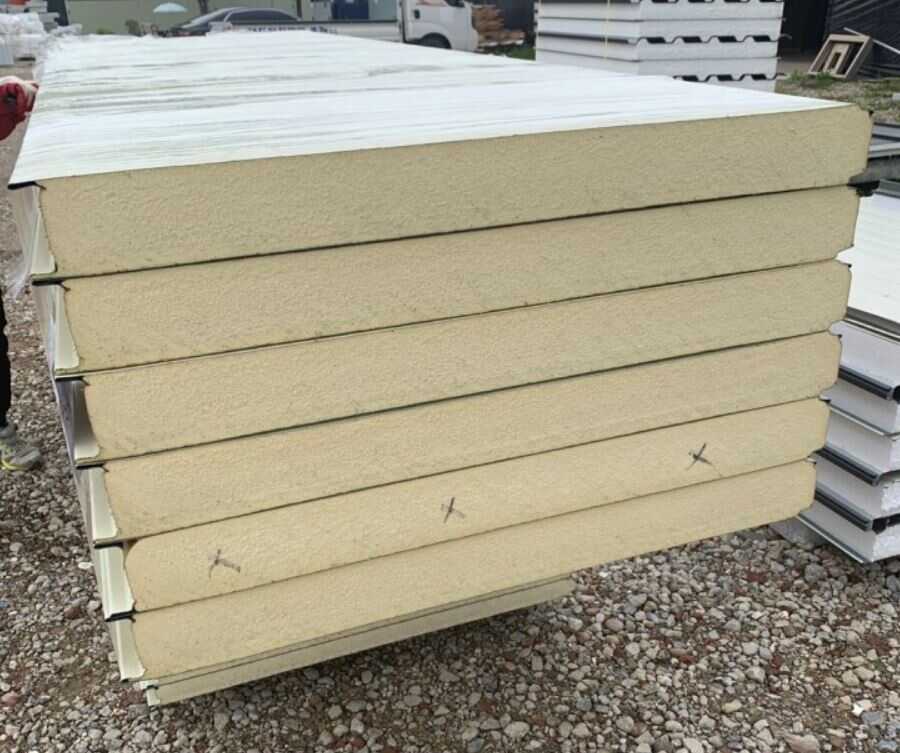

-우레탄 판넬(PIR) : 냉동 창고에 많이 사용하는 판넬 입니다. 심재는 압출법 우레탄보드 입니다. 우레탄 보드는 밀도도 높고 두께에 비해 단열성능도 좋습니다.

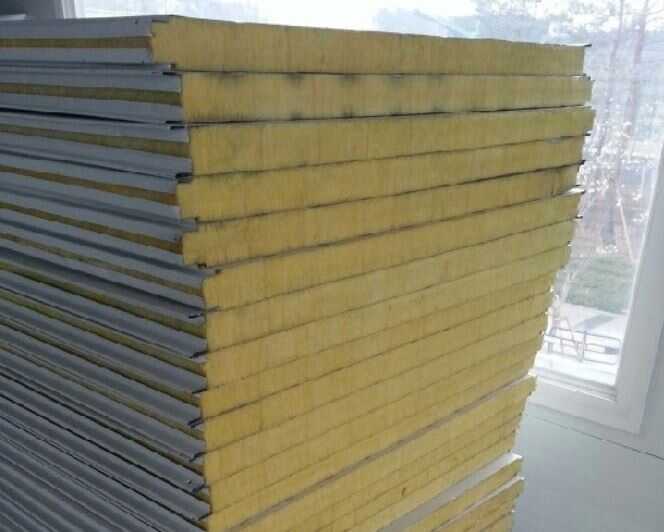

-그라스울 판넬(G/W) : 판넬중에 유일한 불연제품입니다. 그라스울 밀도에 따라 34K, 64K로 나눠지고 내화 30분,1시간까지 버틸 수 있습니다. 가격이 높고 시공할때 따갑고 어렵기 때문에 시공비 부분에서도 높아집니다.
단점을 보완하면 여러 공법들과 호환 할 수 있습니다.
단점
- 시공사 및 시공자에 따라 시공방법이 다르고 기밀시공을 하지 않으면 단열에 취약합니다.
- 기술자의 능력에 따라 시공방법에 차이가 많이 납니다.
- 외부 마감 자체를 판넬로 둘 경우 부식 및 누수하자가 발생할 수 있습니다.
- 판넬 종류에 따라서 확재 취약 할 수 있습니다.경량철골 주택 특성상 울림이 발생합니다.
장점
- 국내에서 오래된 공법이므로 기술 개발이 많이 되어 있고 기밀 시공만 잘하면 단열에 강합니다.
- 구조적으로 안전하게 지을 수 있습니다.(구조계산도 가능합니다.)
- 원하는 적정 시공비에서 자재를 선택 할 수 있습니다.
- 공사기간이 빠릅니다.
- 건물 모양에 대해 자유롭습니다.
주택으로 경량철골 주택은 가성비 주택이라고 볼 수 있습니다. 건축법이 변경되어 심재 준불연제품으로 사용해야 하면서 판넬자재도 더 좋아지고 구조검토도 받아야 해서 구조적으로 더 안전합니다. 기밀시공으로 시공을 잘한다면 철근콘크리트나 목조주택보다 하자도 적습니다.
